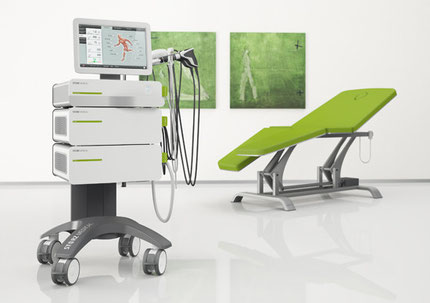

DUOLITH® SD1 »ultra« von Storz Medical

Modulare Stosswellentherapie mit integrierter Ultraschalldiagnose

Die wegweisende Modularität des DUOLITH® SD1 »ultra« verbindet Therapie, Diagnose, Information und Navigation in idealer Weise. Wir nennen das schlicht:

> Fokussiert hochenergetischESWT
>
Radial niederenergetischRSWT

> Ultraschalldiagnose

Die Kombination von professioneller Diagnose und beiden Verfahren führt bei vielen Indikationen zu einem sehr guten Behandlungsergebniss.

Beim neuen DUOLITH® SD1 »ultra« verschmelzen innovative Ideen mit avanciertesten Technologien und progressivem Design ohne dabei Traditionen aus den Augen zu verlieren.

  • Übersicht in Ihrem Blickfeld
    STORZ MEDICAL »Top View« Display mit allen relevanten Informationen per Touchscreen
  • Therapiekontrolle in Ihrer Hand
    Die radiale Stosswelle mit innovativem Handstückdisplay und »Skin Touch« Impulsauslösung

  • Qualität, die sich für Sie auszahlt
    Die fokussierte Stosswelle mit konstanter und zuverlässig hoher Energiedynamik, ergonomisch optimaler Fokuszone bis in die Tiefe

  • Diagnose, die Sie sich wünschen
    Integrierte Ultraschallbildgebung, S/W oder Farb-Doppler

Konfiguration 1

  • R-SW Modul mit
    einzigartiger Handstückbedienung
  • V-Actor Technologie

Konfiguration 2

  • R-SW  Modul
  • Control Modul (+ US)
  • mit integrierter Ultraschallbildgebung

Konfiguration 3

  • R-SW  Modul
  • F-SW Modul mit zuverlässiger elektromagnetischer Zylinderquelle
  • Control Modul (+ US)





  • Progressives Design
  • Innovatives Display im Handstück
  • Integrierte Druck- und Frequenzwahl
  • »Skin Touch« Impulsauslösung
  • Visuelle Applikationsdruck-Kontrolle
  • »Noise Absorption« (Option)
  • Vibrationstherapie V-ACTOR®:
    1 – 35 Hz (Option)
  • »Top View« Display mit Touchscreen
  • Zentraleinheit zur Steuerung und Kontrolle aller Module
  • Einfache Benutzerführung, alle Behandlungsparameter im Blickfeld
  • Integrierte Patientenverwaltung
  • Intuitive Behandlungsführer zur Auswahl (Orthopädie, Dermatologie, Urologie)
  • Ultraschalldiagnose S/W oder Farb-Doppler (Option)
  • Für Behandlungen in oberflächennahen und tiefen Körperzonen
  • Ergonomisch optimale Fokuszone
  • Konstant hohe Energiedynamik
  • Einfache Benutzerführung
  • »Noise Absorption« (Option)
  • Ultraschalldiagnose S/W oder Farb-Doppler (Option)





R-SW Handstück mit einzigartiger Bedienung

  • Ergonomisches Design, optimiert für eine ermüdungsfreie Behandlung
  • Innovatives Display mit Druck- und Frequenzanzeige
  • Integrierte Druck- und Frequenzwahl
  • »Skin Touch« Impulsauslösung
  • Visuelle Applikationsdruck-Kontrolle
  • R-SW »Noise Absorption« (Option)



ESWT und RSWT in einem System

ESWT - Fokussierte Stosswellentherapie

  • Dynamischer Energiebereich
  • nieder-hoch 0,01-0,55 mJ/qmm max. 62 MPa)
  • Wählbare therapeutische Eindringtiefe
    0-65 mm
  • Hohe Schussfrequenz 1-8 Hz
  • Gesamtenergie-Erfassung
  • ausgezeichnete STORZ MEDICAL-Zylinderquelle

... und per Tastendruck einfach umschaltba

RSWT - Radiale Stosswellentherapie

  • »Radial Power Application« wählbar
  • Minimale Schallkopfauslenkung
    (0,1 mm) sichert beste Wirkung im Gewebe
  • Breite Einkoppelzone ohne Energieverluste
  • Langlebige Präzisionskomponenten
  • Hohe Schussfrequenz 1-22 Hz
  • bewährte STORZ MEDICAL-Ballistik
  • patentierte D-Actor Technologie (optional)



Die passende Therapieform für jeden Patienten

Orthopädie/Chirugie:

  • grosse Kalkschulter, Fersenschmerz, Ansatztendinosen,
  • nadelfreie Akupunktur, Pseudarthrosen,
  • Fasciitis plantaris/Fersenschmerz/Fersensporn, Tendinosis calcarea/Supraspinatus-Sehne, Epicondylitis humeri radialis/ulnaris,
  • Achillodynie, Patellaspitzen-Syndrom,
  • Tibiakanten-Syndrom,
  • Myofasziale Trigger

Neurologie:

  • Verbesserung der Motorik nach Schlaganfall, Spasmus nach Trauma,
  • Poly-Neuropathien (PNP)

Urologie:

  • chronischer Beckenbodenschmerz (CPPS), Induratio Penis Plastica (IPP),Triggertherapie



Kluge Navigationsstruktur, kinderleicht zu bedienen.

Die Bedienung desDUOLITH® SD1 »ultra« bietet maximale Anwender-freundlichkeit. Moderne Touchscreen-Technologie macht Schalter überflüssig. Das garantiert ein hohes Mass an Ergonomie und Übersichtlichkeit. Per Fingertipp führt eine ausgereifte Navigation sicher zum Ziel. Mittels übersichtlicher Menüführung werden alle erforderlichen Parameter für die fokussierte Stosswellentherapie und die radiale Druckwellen-Behandlung erfasst.

Die Behandlung des Patienten erfolgt mit dem Wesentlichen im Blick. Energiestufe, Frequenz, Impulszähler und Anzahl applizierter Stosswellen werden übersichtlich angezeigt, Behandlungsdaten im Gerät gespeichert.

Kein ESWT-Gerät ist so vielseitig und leistungsstark wie der DUOLITH® SD1 »ultra« .
Moderne Physik, ausgereifte Technik und ein dynamischer unerreichter Wirkbereich.
